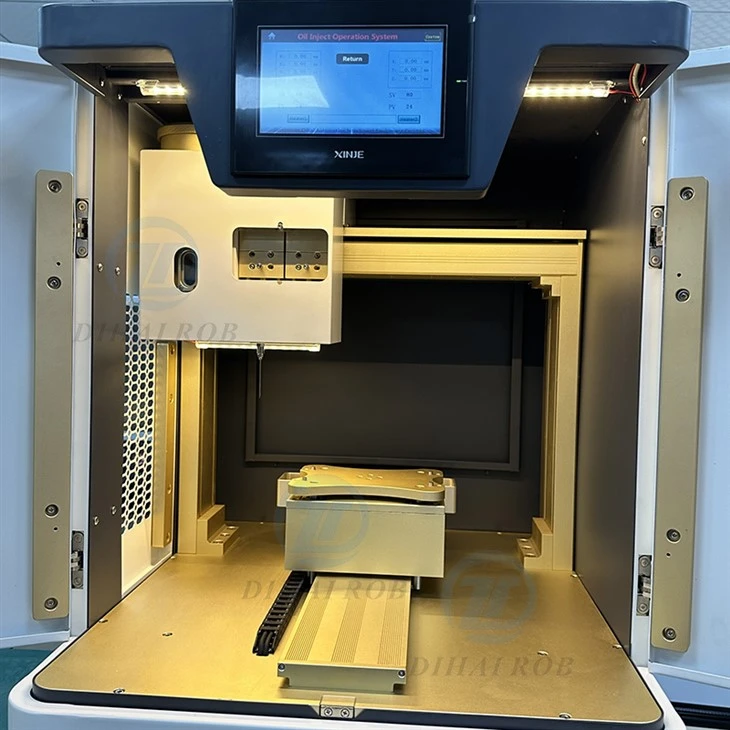

CBD hoàn toàn tự động làm đầy máy dầu một máy phun dầu

Trên trang chủ của giao diện hoạt động, nhấp vào "Đặt lại" để đặt lại tất cả các trục di chuyển, sau đó nhập giao diện hoạt động hệ thống MHI - Hoạt động thủ công.

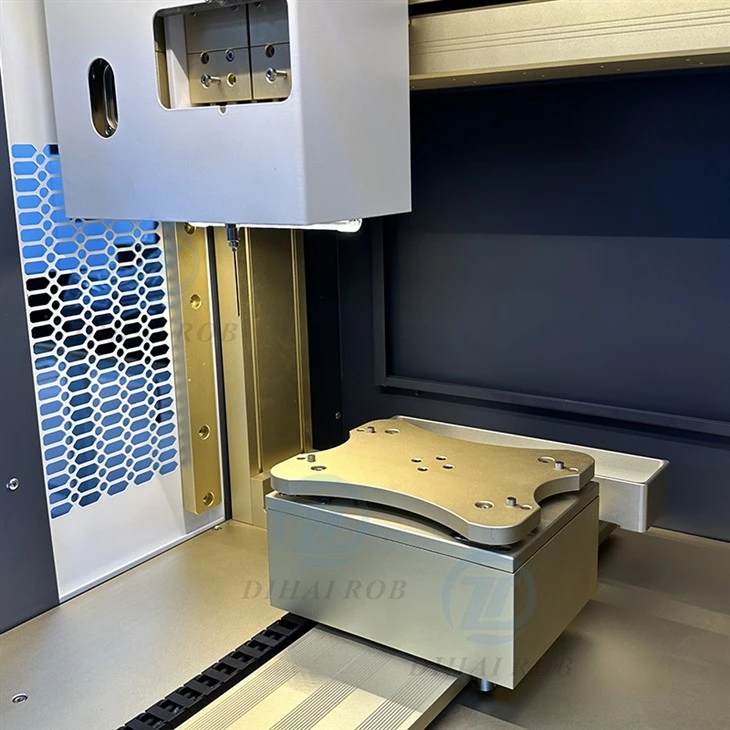

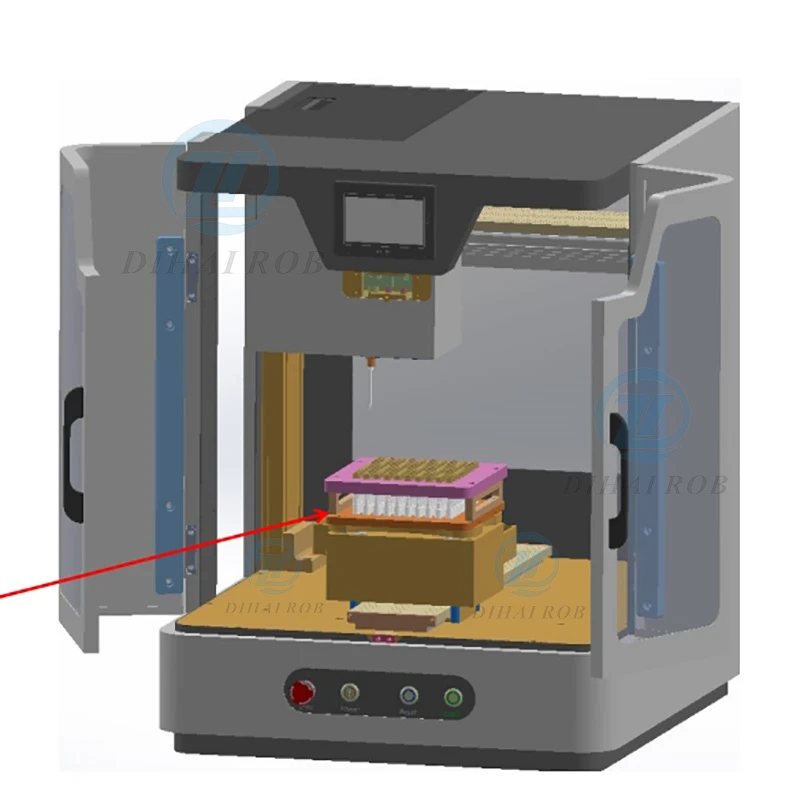

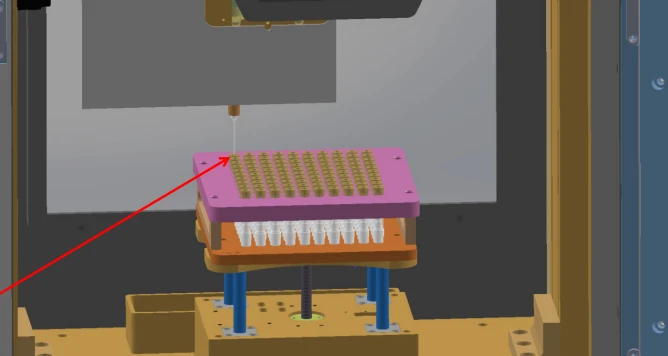

Vận hành các trục X, Y và Z để di chuyển và quan sát vị trí phun dầu của ống tiêm và bộ nguyên tử đầu tiên, như thể hiện trong hình tay phải.

Lưu ý: Chiều dài của ống tiêm phun dầu được sử dụng cho các nguyên tử có chiều dài khác nhau là khác nhau. Nếu chiều dài của bộ nguyên tử nhỏ hơn 40mm, hãy sử dụng ống tiêm dài; Nếu chiều dài của bộ nguyên tử lớn hơn 100mm, hãy sử dụng ống tiêm ngắn.

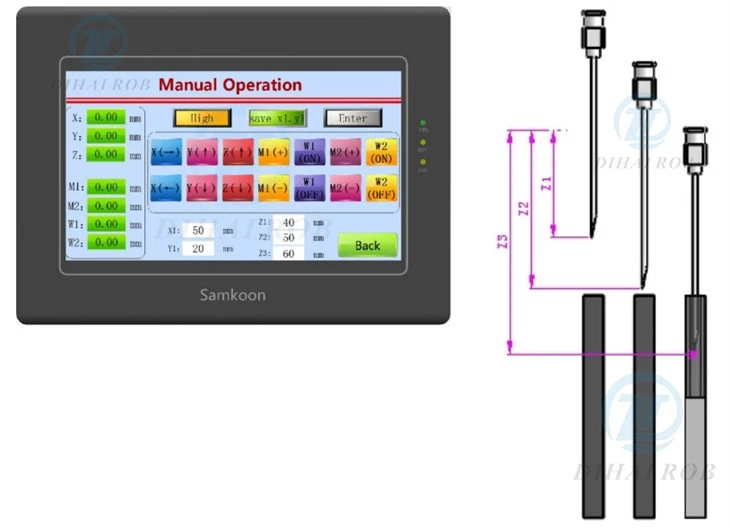

Di chuyển các trục X, Y và Z sang vị trí phun dầu của bộ nguyên tử đầu tiên. Khi "Lưu X1, Y1" được hiển thị, nhấp vào phím "Enter" để lưu tọa độ bắt đầu hiện tại của trục X\/Y.
Nhấp vào phím chuyển đổi một lần nữa. Khi "Lưu Z1" xuất hiện, nhấp vào phím "Enter" để lưu điểm nâng cao nhất Z1 để phun dầu vào trục Z -.
Vận hành trục Z - để di chuyển xuống. Khi quan sát rằng kim đạt đến đỉnh của bộ nguyên liệu và không có va chạm trong quá trình chuyển động trái, nhấp vào phím chuyển đổi. Khi "Lưu Z2" xuất hiện, nhấp vào phím "Enter" để lưu chiều cao Z2 của trục Z - gần đỉnh của bộ nguyên tử.
Tiếp tục vận hành trục z - để di chuyển xuống. Quan sát độ sâu phun dầu khi kim được đưa vào bộ nguyên tử. Nhấp vào phím chuyển đổi. Khi "Lưu Z3" xuất hiện, nhấp vào phím "Enter" để lưu độ sâu phun dầu Z3 của trục Z -. Sau đó, cài đặt tham số vị trí được hoàn thành, như được hiển thị trong hình tay phải.
